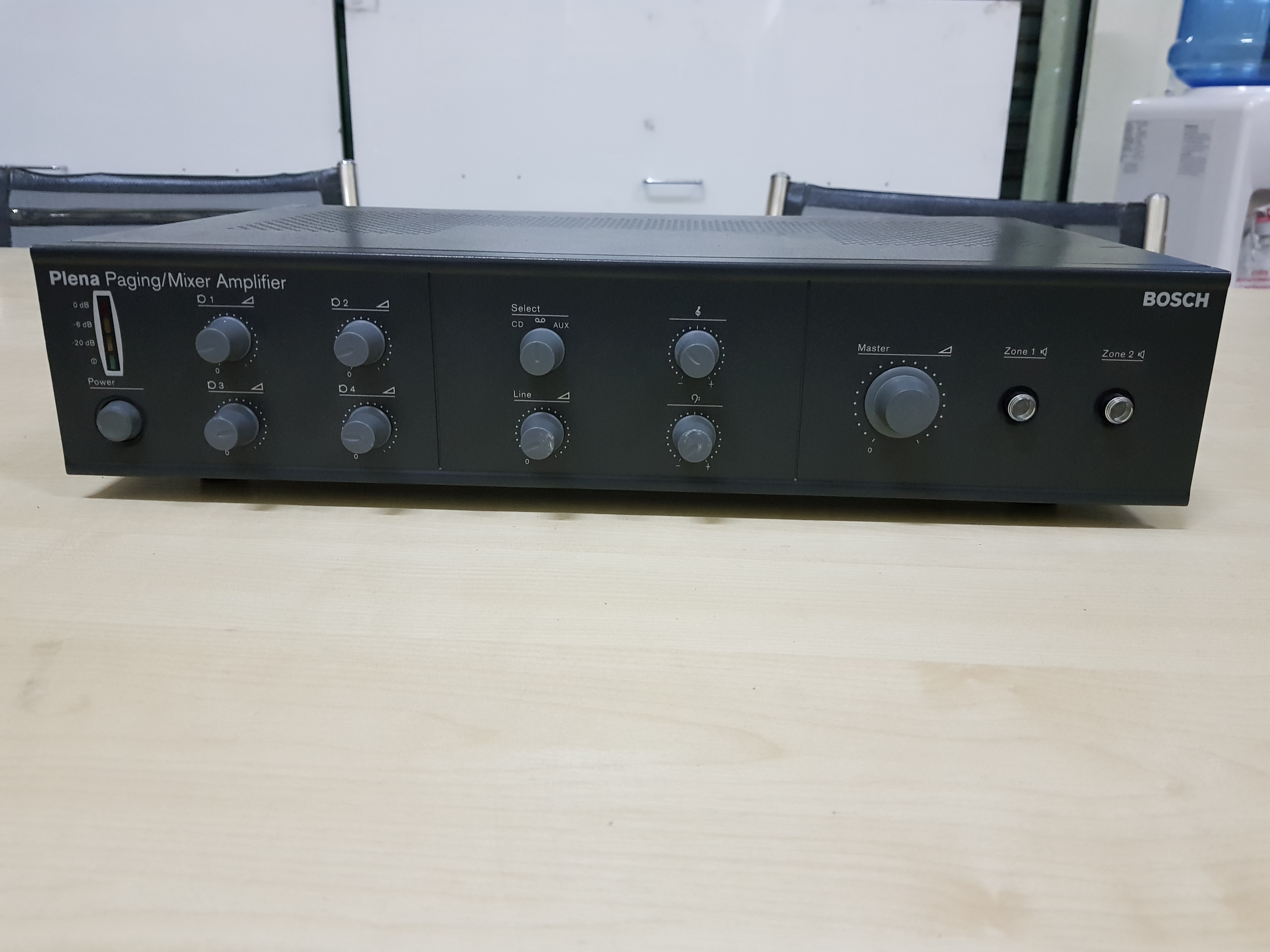

BOSCH LBB1914/10 MIXER 180/120W, 2Zones ,SELECTABLE 110/220V

BOSCH LBB1914/10 MIXER 180/120W, 2Zones ,SELECTABLE 110/220V

Features :

• ช่วงโซนเดี่ยวและโซนคู่ของ Mixer Amplifiers มีตั้งแต่ 30 W ถึง 120 W
• อินพุตแบบสมดุลเสียงรบกวนต่ำ 4 ช่องสำหรับไมโครโฟนหรือสายสัญญาณ
• สวิตช์ตัดการสนทนาและ VOX แบบเลือกได้ในอินพุตไมโครโฟน 1
• เลือกโทนเสียงได้ 2 โทนสำหรับนำการประกาศ
• การควบคุม VOX ที่เปิดใช้งานได้ในกรณีฉุกเฉิน
• เอาต์พุตสำหรับโซนเฉพาะการเรียกปกติและเฉพาะเสียงผสม
• สามารถเลือกอินพุตซีดี อินพุตจูนเนอร์ หรืออินพุตเสียงดนตรีเสริม

Plena mixer amplifier เป็นชุดอุปกรณ์ที่มีประสิทธิภาพคล่องตัวสูงพร้อมอินพุตโมโครโฟนแบบโมโน 4 ช่องและอินพุตเสียงดนตรี 1 ช่องสามารถปรับการทำงานเข้ากับระบบเสียงประกาศสาธารณะได้ตาม ต้องการในราคาที่ถูกเหลือเชื่อ

ฟังก์ชัน
ช่องอินพุตทั้งหมดมีแหล่งจ่ายไฟ phantom สำหรับจ่ายไฟไปยังไมโครโฟนคอนเดนเซอร์ และฟิลเตอร์เสียงพูดแบบเลือกได้ เพื่อให้คุณภาพ เสียงที่ชัดเจนสดใสมากขึ้น นอกจากนี้ยังสามารถเปิดช่องอินพุต 3 และ 4 ตามระดับความไวสายสัญญาณได้ด้วย มีอินพุตเสียงดนตรีแยกต่างหากจากปุ่มเลือกอินพุตและปุ่มควบคุมระดับเสียง

สามารถจัดลำดับความสำคัญอินพุตช่อง 1 เหนือไมโครโฟนและอินพุตเสียงดนตรีอื่น ๆ ทั้งหมด หน้าสัมผัสปิดที่ขั้วต่อ DIN 5-ขา หรือถ้าระดับสัญญาณที่ช่อง 1 เกินค่าที่กำหนดไว้ (VOX) หน้าสัมผัสจะเปิดใช้การจัดลำดับก่อนหลัง สามารถกำหนดค่าโทนเสียง 2 โทนเสียงเพื่อนำการประกาศที่จัดลำดับไว้ อินพุตโทรศัพท์หรืออินพุตฉุกเฉินที่เปิดใช้ VOXและปุ่มควบคุมระดับเสียงที่ตั้งค่าไว้ล่วงหน้า จะควบคุมอินพุตอื่นๆทั้งหมด

ขั้วต่ออินพุตและเอาต์พุตแบบพ่วงช่วยให้สามารถเชื่อมต่ออุปกรณ์ประมวลผล เสียงภายนอก เช่น อีควอไลเซอร์ หรือเครื่องตัดเสียงย้อนกลับ Plena ที่จะเชื่อมต่อกับวงจรปรีแอมป์และเครื่องขยายเสียง มิเตอร์VU แบบ LED จะตรวจสอบเอาต์พุตหลัก ชุดอุปกรณ์มีช่องเอาต์พุตสำหรับเทปด้วย

Plena mixer amplifiers มีช่วงเอาต์พุตสูงสุดที่แตกต่างกัน กำลังไฟนี้มาจากขั้วต่อแรงดันไฟคงที่ 70 V และ 100 V โดยตรง และมาจากขั้วต่ออิมพีแดนซ์ต่ำสำหรับโหลด 8 โอห์ม เครื่องขยายสัญญาณยังมีช่องเอาต์พุตแบบเฉพาะการเรียก 70 V / 100 V แยกต่างหาก สำหรับระบุพื้นที่ที่ต้องการการประกาศแบบจัดลำดับ และมีช่องเอาต์พุตเฉพาะเสียงผสม 70 V / 100 V สำหรับพื้นที่ที่ไม่ต้องการการประกาศแบบจัดลำดับสามารถใช้เอาต์พุตแบบเฉพาะ การเรียกควบคุมปุ่มควบคุมระดับเสียงระยะไกลแบบ 3 สาย สำหรับกำลังไฟเอาต์พุตอื่นๆ นอกจากกำลังไฟในตัวที่สามารถจ่ายได้ ยังสามารถเชื่อมต่อเครื่องขยายกำลังไฟ Plena เข้ากับเอาต์พุตสายแบบสมดุลเพิ่มผ่านการเชื่อมต่อแบบต่อพ่วง

LBB 1914/10 มีฟังก์ชันการทำงานเหมือนกับ LBB 1912/10 แต่มีสวิตช์แผงด้านหน้าสองตัวสำหรับส่งเอาต์พุตเครื่องขยายไปยังโซนสองโซน แยกกัน ซึ่งมีประโยชน์อย่างยิ่งเมื่อไม่ต้องการได้ยินเสียงประกาศหรือเสียงดนตรี แบ็คกราวนด์บริเวณส่วนใดส่วนหนึ่งของอาคาร อย่างไรก็ตาม มีการเดินสายการเรียกแบบจัดลำดับไปยังโซนทั้งสองตัวควบคุมและไฟแสดงสถานะ

ด้านหน้า

• มิเตอร์กำลังไฟ LED
• LED แสดงการเปิดเครื่อง
• ปุ่มควบคุมระดับเสียงหลัก
• ปุ่มควบคุมระดับเสียงสำหรับอินพุตไมโครโฟน 4 ปุ่ม
• ปุ่มปรับระดับเสียง BGM เสียงทุ้ม และเสียงแหลม 3 ปุ่ม
• ปุ่มเลือกแหล่ง BGM
• สวิตช์เปิด/ปิด
• ปุ่มเลือกโซนสองโซน (LBB1914/10 เท่านั้น)

ด้านหลัง

• ปุ่มควบคุมระดับเสียงอินพุต EMG
• สวิตช์ไมโครโฟน/สาย 2 สวิตช์
• สวิตช์โทนเสียงเปิด/ปิด
• สวิตช์แรงดันไฟเมน
• การเชื่อมต่อระหว่างกัน

ด้านหน้า

• แจ็คชุดหูฟัง

ด้านหลัง

• อินพุตไมโครโฟนแบบจัดลำดับ (แจ็ค DIN/6.3 มม.)
• อินพุตไมโครโฟน (แจ็ค XLR/6.3 มม.)
• อินพุตไมโครโฟน/สายสองช่อง (แจ็ค XLR/6.3 มม.)
• อินพุตเสียงสามช่อง (cinch 2 ช่อง)
• อินพุต EMG (แบบสกรู)
• เอาต์พุตสาย (XLR)
• เอาต์พุตเทป (cinch 2 ช่อง)
• อินพุต/เอาต์พุตแทรก (cinch 2 ช่อง)
• อินพุต 24 VDC
• เอาต์พุตลำโพง 3 ช่อง (แบบสกรู) (5 ช่องสำหรับ LBB 1914/10)

ข้อมูลจำเพาะด้านเทคนิค

คุณสมบัติทางไฟฟ้า

แหล่งจ่ายไฟเมน

• แรงดันไฟฟ้า : 230/115 VAC, ±10%, 50/60 Hz
• กระแสกระชาก
• LBB 1912/10, LBB 1914/10 : 8 / 16 A (230 / 115 VAC)

แหล่งจ่ายไฟแบตเตอรี่

• แรงดันไฟฟ้า : 24 VDC, +15% / -15%
• กระแสไฟฟ้า
• LBB 1912/10, LBB 1914/10 : 6 A

ประสิทธิภาพ

• ผลตอบสนองความถี่ : 50 Hz ถึง 20 kHz (+1 / -3 dB ที่ -10 dBอ้างอิง อ้างอิงเอาต์พุตพิกัด)
• ความเพี้ยน : <1% ที่ กำลังเอาต์พุตที่กำหนด 1 kHz
• การควบคุมเสียงทุ้ม : -8 / +8 dB ที่ 100 Hz
• การควบคุมเสียงแหลม : -8 / +8 dB ที่ 10 kHz
• ไดนามิคแรนจ์ : 100 dB
• อินพุตไมโครโฟน : 2 ช่อง
• ขั้วต่อ 1 : DIN 5 ขา, แจ็คโทรศัพท์ 6.3 มม. แบบสมดุลพร้อมแหล่งจ่ายไฟ phantom
• ขั้วต่อ 2 : XLR 3 ขา, แจ็คโทรศัพท์ 6.3 มม. แบบสมดุลพร้อมแหล่งจ่ายไฟ phantom
• ระดับความไว : 1 mV
• อิมพีแดนซ์ : >  1 kohm
• S/N (คงที่ที่ระดับความดังสูงสุด) : 63 dB
• S/N (คงที่ที่ระดับความดังต่ำสุด/ปิดเสียง) : >75 dB
• CMRR : >40 dB (50Hz-20kHz)
• เสียงช่วงบน : >25 dB
• ฟิลเตอร์เสียงพูด : -3 dB ที่ 315 Hz high-pass  6 dB/oct
• แหล่งจ่ายไฟ Phantom : 16 V ผ่าน 1.2 kohm
• VOX (อินพุต 1 เท่านั้น) : ระยะเวลาที่จะทำงานเมื่อถึงขีดจำกัดที่กำหนด 150 มิลลิวินาที; เวลาที่ใช้ในการคลายบีบอัด 2 วินาที
• อินพุตไมโครโฟน/สาย : 2 ช่อง
• ขั้วต่อ 3, 4 : XLR 3 ขา, แจ็คโทรศัพท์ 6.3 มม. แบบสมดุลพร้อมแหล่งจ่ายไฟ phantom
• ระดับความไว : 1 mV (ไมโครโฟน); 200 mV (สาย)
• อิมพีแดนซ์ : >1 kohm (ไมโครโฟน); >5 kohm (สาย)
• S/N (คงที่ที่ระดับความดังสูงสุด) : >63 dB (ไมโครโฟน); >70 dB (สาย)

แหล่งจ่ายไฟเมน

• S/N (คงที่ที่ระดับความดังต่ำสุด/ปิดเสียง) : >75 dB
• CMRR : >40 dB (50 Hz ถึง 20 kHz)
• เสียงช่วงบน : >25 dB
• ฟิลเตอร์เสียงพูด : -3 dB ที่ 315 Hz, high-pass, 6 dB/oct
• แหล่งจ่ายไฟ Phantom : 16 V ผ่าน 1.2 kohm (ไมโครโฟน)
• อินพุตเสียงดนตรี : 1 ช่อง
• ขั้วต่อ : Cinch สเตอริโอแปลงเป็นโมโน
• ระดับความไว : 200 mV
• อิมพีแดนซ์ : 22 kohm
• S/N (คงที่ที่ระดับความดังสูงสุด) : >70 dB
• S/N (คงที่ที่ระดับความดังต่ำสุด/ปิดเสียง) : >75 dB
• เสียงช่วงบน : >25 dB
• ฉุกเฉิน / โทรศัพท์ : 1 ตัว
• ขั้วต่อ : สกรูยึดขั้วต่อ
• ระดับความไว : 100 mV ถึง 1 V แบบปรับได้
• อิมพีแดนซ์ : >10 kohm
• S/N (คงที่ที่ระดับความดังสูงสุด) : >65 dB
• VOX   ค่าของเกณฑ์ขั้นต่ำ : 50 mV; ระยะเวลาที่จะทำงานเมื่อถึงขีดจำกัดที่กำหนด 150 มิลลิวินาที; เวลาที่ใช้ในการคลายบีบอัด 2 วินาที
• อินพุตแบบต่อพ่วง : 1 ตัว
• ขั้วต่อ : Cinch
• ระดับที่กำหนด : 1 V
• อิมพีแดนซ์ : >10 kohm
• เอาต์พุตสายหลัก : 1 ตัว
• ขั้วต่อ : XLR 3 ขา แบบสมดุล
• ระดับที่กำหนด : 1 V
• อิมพีแดนซ์ : <100 โอห์ม
• เอาต์พุตเทป : 1 ตัว
• ขั้วต่อ : Cinch แบบโมโน 2 ช่อง
• ระดับที่กำหนด : 350 mV
• อิมพีแดนซ์ : 1.5 kohm
• เอาต์พุตแบบต่อพ่วง : 1 ตัว
• ขั้วต่อ : Cinch
• ระดับที่กำหนด : 1 V
• อิมพีแดนซ์ : <100 โอห์ม
• เอาต์พุตลำโพง 70/100 V
• ขั้วต่อ : สกรูแบบลอย
• กำลังไฟ : สูงสุด / ที่กำหนด
• LBB 1912/10, LBB 1914/10   =180 / 120 W

แหล่งจ่ายไฟเมน

• เอาต์พุตลำโพง 8 โอห์ม
• ขั้วต่อ : สกรูแบบลอย
• กำลังไฟ
• LBB 1912/10, LBB 1914/10 : 31 V (120 W)
• การลดกำลังไฟ 24 V : 1 dB

ปริมาณการใช้กำลังไฟ

• การทำงานสูงสุดของสายเมน
• LBB 1912/10, LBB 1914/10 : 400 VA
• การทำงานสูงสุด 24 V
• LBB 1912/10, LBB 1914/10 : 6 A

ลักษณะอุปกรณ์

• ขนาด (สูง x กว้าง x ลึก) : 100 x 430 x 270 มม.(กว้าง 19 นิ้ว สูง 2U)
• น้ำหนัก
• LBB 1912/10, LBB 1914/10 : ประมาณ 10.5 กก.
• การติดตั้ง : ติดตั้งโดยลำพัง ตู้ชั้นวาง 19 นิ้ว
• สี : สีเทาเข้ม

สภาพแวดล้อม

• อุณหภูมิในการทำงาน : -10 ºC ถึง +45 ºC (+14 ºF ถึง +113 ºF)
• อุณหภูมิในการเก็บรักษา : -40 ºC ถึง +70 ºC (-40 ºF ถึง +158 ºF)
• ความชื้นสัมพัทธ์ : <95%
• ระดับเสียงรบกวนของลม : <48 dB SPL ที่ 1 m (เอาต์พุตสูงสุด)
