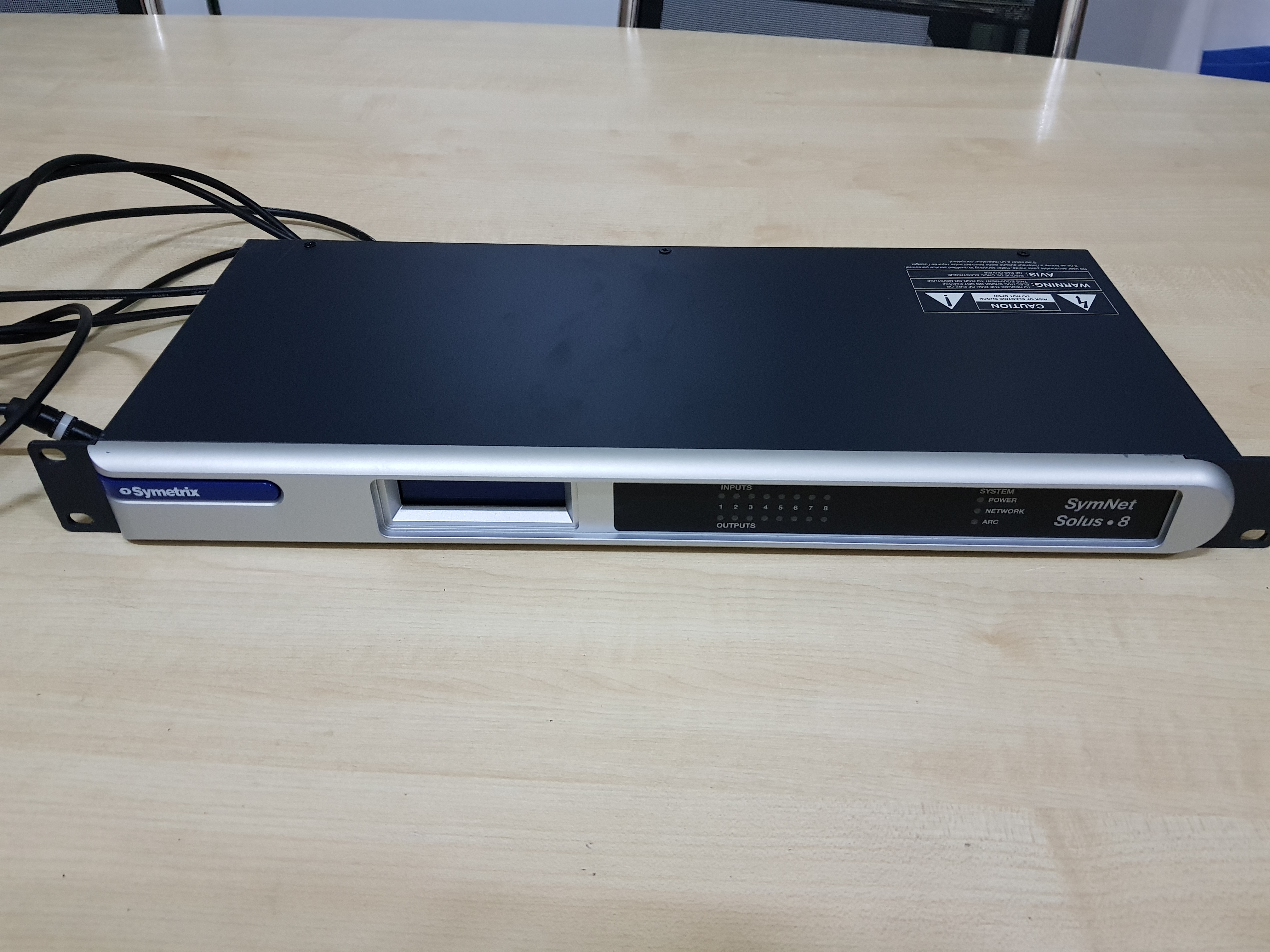

Symetrix Solus 8 Open architecture DSP 8 In / 8 Out

คุณสมบัติ

•เหมาะสำหรับการติดตั้งขนาดเล็กถึงขนาดกลางที่ไม่ต้องการการขยาย I / O

•กำหนดค่าโดยใช้สถาปัตยกรรมเปิด SymNet Designer 10 เพื่อกำหนดเส้นทางสัญญาณและโมดูล DSP

•โซลูชัน SymNet ที่คุ้มค่าที่สุดในปัจจุบัน

•อินพุตไมโครโฟนสี่ช่อง / สี่ช่องและเอาต์พุตสี่ช่องบนโซลัส 4, อินพุตไมโครโฟนแปดเส้น / แปดช่องและเอาต์พุตแปดช่องบนโซลาส 8 และอินพุตไมโครโฟนหกสิบหกสาย / แปดเอาต์พุตบนโซลัส 16

•อีเธอร์เน็ต, พอร์ต ARC, พอร์ต RS-232, อินพุตควบคุมสองตัวและเอาต์พุตลอจิกสี่ตัว

Solus เป็นฮาร์ดแวร์ SymNet DSP ที่มีประสิทธิภาพเหมาะสำหรับการติดตั้งขนาดเล็กถึงขนาดกลางซึ่งไม่ต้องการการขยาย I / O ตระกูลฮาร์ดแวร์ทั้งหมดของ SymNet รวมถึง Solus นั้นได้รับการกำหนดค่าโดยใช้สถาปัตยกรรมแบบเปิดของซอฟต์แวร์ SymNet Designer ผู้ออกแบบระบบมีตัวเลือกในการใช้หรือแก้ไขแม่แบบการออกแบบ Solus DSP สำหรับโครงการพื้นฐานหรือเพื่อสร้างการออกแบบที่ไม่ซ้ำกันโดยสิ้นเชิงตั้งแต่เริ่มต้น

ข้อเสนอฮาร์ดแวร์ Solus ทั้งสามนั้นแตกต่างกันเฉพาะการนับเสียงเข้าและการส่งออก Solus 4 ที่มีสี่อินพุตและสี่เอาต์พุต, Solus 8 ที่มีแปดอินพุตไมโครโฟน / สายและแปดเอาต์พุตและ Solus 16 ที่มีอินพุตสิบหกไมค์ / สายและแปดเอาต์พุต อีเธอร์เน็ต, พอร์ต ARC, พอร์ต RS-232, อินพุตควบคุมสองตัวและเอาต์พุตลอจิกสี่ตัวทำให้ชุดคุณลักษณะควบคุมสมบูรณ์ เพื่อให้การติดตั้งง่ายขึ้นแผงด้านหน้า LCD จะแสดงการตั้งค่าระบบ Solus รองรับแผงผนังของ Symetrix ARC ระบบควบคุมของบุคคลที่สามและ SymVue ซึ่งเป็นแอพพลิเคชั่นแผงควบคุมของผู้ใช้ปลายทางของ SymNet

เมื่อนักออกแบบระบบต้องการมากกว่ากล่องสถาปัตยกรรมคงที่สามารถนำเสนอ Solus มอบ DSP สถาปัตยกรรมเปิดแบบสแตนด์อโลนที่มีประสิทธิภาพ

ข้อมูลจำเพาะ

อุปกรณ์ต้องจัดเตรียมอินพุตสี่, แปดหรือสิบหก (โซลัส 4, 8 หรือ 16, ตามลำดับ) ซึ่งสามารถเลือกได้ตามระดับของไลน์หรือไมโครโฟนที่มีพลังแฝงและสี่หรือแปด (โซลัส 4 หรือโซลัส 8 และ 16 ตามลำดับ) ฟังก์ชั่นการประมวลผลสัญญาณการผสมและการกำหนดเส้นทางทั้งหมด (รวมถึงการรับอินพุต) จะสามารถควบคุมได้ผ่านซอฟต์แวร์ อินพุตและเอาต์พุตเสียงจะต้องเข้าถึงได้ผ่านทางช่องเสียบขั้วต่อบล็อกด้านหลัง 3.81 มม.

แอปพลิเคชันซอฟต์แวร์ของผู้ออกแบบจะต้องมีการจัดเตรียมที่ทำงานบนคอมพิวเตอร์ Windows ด้วยการติดตั้งอินเตอร์เฟสเครือข่ายใช้Windows® XP หรือระบบปฏิบัติการที่สูงกว่า การเชื่อมต่อคอมพิวเตอร์สำหรับการกำหนดค่าจะต้องผ่านช่องเสียบอีเทอร์เน็ตด้านหลังของอุปกรณ์ การประมวลผลภายในทั้งหมดจะเป็นแบบดิจิตอล (DSP) ส่วนประกอบ DSP ที่พร้อมใช้งานจะต้องรวมถึง (แต่ไม่ จำกัด เฉพาะ) รูปแบบต่าง ๆ ของ: เครื่องผสม, อีควอไลเซอร์, ฟิลเตอร์, ไขว้, การควบคุมพลวัต / กำไร, เราเตอร์, ความล่าช้า, การควบคุมระยะไกล, เมตร, เครื่องกำเนิดไฟฟ้า

แผงด้านหน้าจะต้องมีตัวบ่งชี้ระดับสัญญาณอินพุตและเอาต์พุตรวมถึงตัวบ่งชี้สำหรับ POWER, NETWORK และ ARC

การควบคุมภายนอกจะต้องรวมถึงหน้าจอซอฟต์แวร์เฉพาะเช่นเดียวกับการเลือกที่ตั้งไว้ล่วงหน้าการควบคุมระดับ I / O และการปิดเสียงโดยใช้การควบคุมระยะไกลของแผงผนัง ARC ซึ่งเป็นอุปกรณ์เสริมผ่านสาย CAT5 มาตรฐานอุตสาหกรรมพร้อมขั้วต่อ RJ45 หน่วยความจำของโปรแกรมทั้งหมดจะไม่ลบเลือนและให้ความปลอดภัยของโปรแกรมเมื่อไฟฟ้าดับ อุปกรณ์ต้องจัดเตรียมนาฬิกาตามเวลาจริงเพื่ออำนวยความสะดวกในการเปลี่ยนค่าที่ตั้งไว้ล่วงหน้าโดยอัตโนมัติ ระบบควบคุมของ บริษัท อื่นอาจเชื่อมต่อผ่าน IP และ RS-232 โดยใช้โปรโตคอลควบคุม ASCII ที่เผยแพร่

การแปลงเสียงจะเป็น 24-bit, 48 kHz ช่วงไดนามิกของโปรเซสเซอร์จะต้องไม่ต่ำกว่า 110 dB A-weighted

อุปกรณ์นั้นจะต้องมีช่องจ่ายไฟเชลยสำหรับแหล่งจ่ายไฟ 24 VDC ภายนอก อุปกรณ์ต้องเป็นไปตามข้อกำหนดด้านความปลอดภัยของ UL / CSA และ CE และปฏิบัติตามข้อ จำกัด การปล่อย CE และ FCC ตอนที่ 15 อุปกรณ์จะต้องเป็นไปตามข้อกำหนด RoHS ตัวถังจะถูกสร้างขึ้นจากเหล็กแผ่นรีดเย็นและพลาสติกขึ้นรูปและติดตั้งเข้ากับชั้นวางมาตรฐาน EIA ขนาด 19” 1U อุปกรณ์จะต้องเป็น Symetrix SymNet Solus รุ่น 4, 8 หรือ 16
